XRD-Röhrchen | Markröhrchen
Markröhrchen und Zubehör
Für die Röntgenfeinstrukturanalyse von Einkristallen, Pulverpräparaten und Flüssigkristallen werden Markröhrchen verwendet. Bei minimaler Absorption durch das Glas ermöglichen es die extrem dünnwandigen Kapillaren kleinste Proben gas- und feuchtigkeitsdicht verschlossen zu analysieren. Messungen nach der Debye-Scherrer Methode oder allgemein SAXS (small angle x-Ray scattering) und WAXS (wide angle x-Ray scattering) Messungen lassen sich mit unseren Markröhrchen durchführen. Durch ihre extrem geringe Wanddicke von nur ca. 10 µm eignen sich Markröhrchen besonders gut für hochpräzise Messungen. Durch den breiten Trichter am oberen Rand können Proben auch in die kleinsten Durchmesser der Röhrchen einfach eingefüllt werden.
Hier finden Sie unsere Ausführungen, die wir standardisiert anbieten

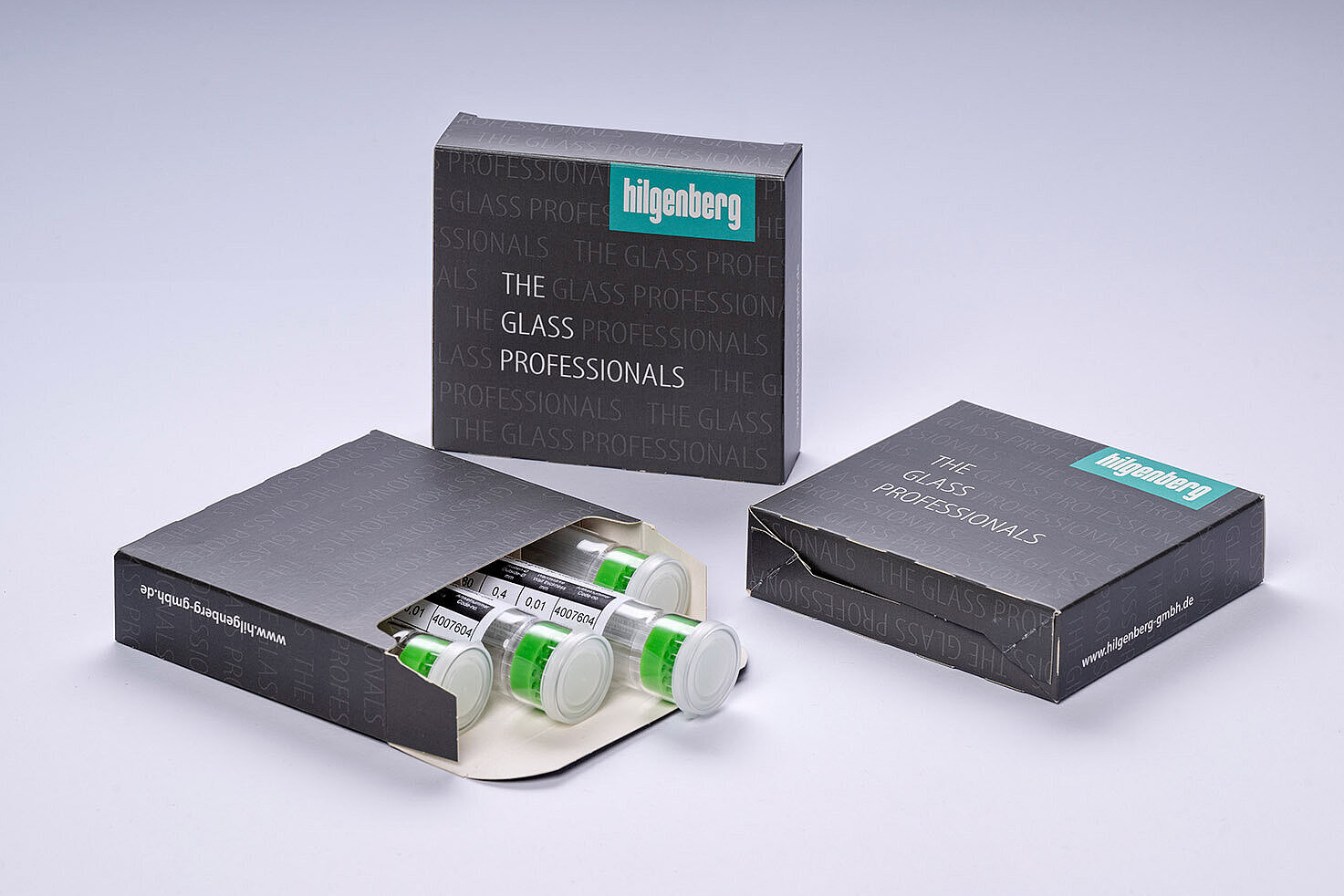

Standardverpackung für Markröhrchen
XRD-Kapillaren/Markröhrchen mit hydrophober Innenoberfläche Die Innenoberfläche dieser Kapillaren wurde mit einem SILAN behandelt, welches die Oberfläche vollständig bedeckt und somit den Kontaktwinkel für in Wasser gelöste Proben deutlich erhöht. Dies erleichtert das Befüllen und wieder Entnehmen von kritischen oder teuren Proben aus den Röhrchen für weitere Untersuchungen.

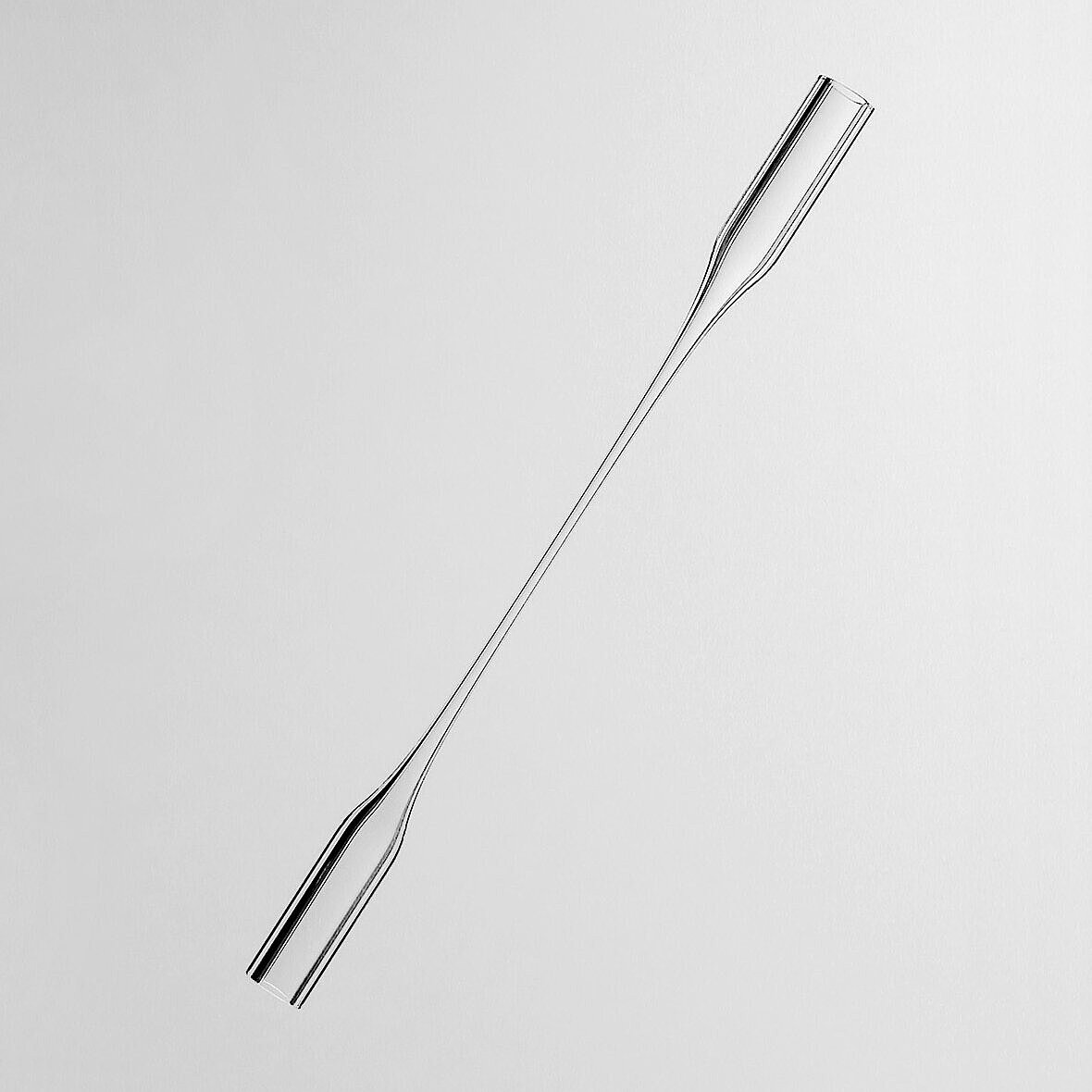

Doppeltrichter Markröhrchen
Diese speziellen Markröhrchen gefertigt aus Borosilikatglas 3.3 eignen sich besonders gut für Durchflussmessungen.
Der Messbereich in der Mitte der Kapillaren hat nur ca. 20 µm Wandstärke. Die Seiten hingegen bestehen aus dickwandigerem Material, was eine leichtere Montage in einem Flüssigkeitskreislauf ermöglicht.
Zur Adaptierung dieser Kapillaren haben sich dünne Schläuche als geeignet erwiesen. Diese werden mit flüssigem Teflon (PTFE) beidseitig in den Trichtern fixiert.
Markröhrchen produzieren wir in verschiedenen Glassorten mit unterschiedlichen linearen Absorptionskoeffizienten, so dass für nahezu jede Anwendung ein passendes Probenröhrchen verfügbar ist. Die Produktion erfolgt nach hohen Qualitätsstandards und kann an die besonderen Bedürfnisse der Anwender angepasst werden.
Zum Abschmelzen und Beschneiden der Spitzen unserer Markröhrchen haben wir einen Mikrohandbrenner sowie Zirkonklingen samt Halter im Programm. Beide Produkte finden Sie in der Rubrik Zubehör & Werkzeuge.
SPECIAL
Zu dieser Produktgruppe haben wir bereits kundenspezifische Sonderlösungen hergestellt. Weitere Beispiel von Special-Produkten finden Sie unter der jeweiligen Produktkategorie oder unter Sonderlösungen.
Markröhrchen mit perforiertem Boden
Laserperforierte Markröhrchen dienen dazu, eine Probe innerhalb des Markröhrchens zu sedimentieren. Dies wird durch eine im Bereich der Perforation eingebrachte Füllung aus Glaswolle erreicht. Dabei kann im Markröhrchen ein Fluss erzeugt werden, bei dem, durch die Anreicherung von Partikeln im Messbereich, Untersuchungen stattfinden können.
Kapillare mit Lueranschluss für Inline-Messungen
Speziell zur einfachen und schnellen Ankopplung an ein Pumpsystem wurde diese Glaskapillare mit Luer-Anschluss entwickelt. Die Kapillare wird mit der zu analysierenden Probe durchströmt, die danach wieder aufgefangen werden kann. Der dünnwandige Teil der Kapillare weist eine Wanddicke von wenigen Mikrometern auf, um die Messungen nur minimal zu beeinflussen. Verschiedene Durchmesser sind möglich. Der Luer-Lock-Anschluss besteht aus inertem Polypropylen.
Markröhrchen mit hydrophober Innenoberfläche
Die Innenoberfläche dieser Markröhrchen wurde mit einem Siloxan beschichtet, welches die Oberfläche vollständig bedeckt und somit den Kontaktwinkel für in Wasser gelöste Proben deutlich erhöht. Dies erleichtert das Befüllen und wieder Entnehmen von kritischen oder teuren Proben aus den Röhrchen für weitere Untersuchungen.
Spezialkapillaren für Röntgenuntersuchungen
Als Alternative zu Markröhrchen bieten wir auch in Zusammenarbeit mit der Universität Paderborn entwickelte, sehr dünnwandige Kapillaren aus Borosilikatglas 3.3 an. Diese Kapillaren mit einer Wandstärke von nur 50 µm sind in größeren Durchmessern als Marköhrchen (Außendurchmesser zwischen 2,1 und 5,2 mm) und beliebigen, flexibel wählbaren Längen verfügbar. Die dünnwandigen Kapillaren zeichnen sich durch ihre gleichmäßige Wandstärke und geringes Gewicht aus.
Preisliste 2024 - Alle Standardprodukte zusammengefasst
